防水型外墙外保温系统

　本系统为一种防水型外墙外保温系统，是由粘结层、保温层、抹面层及饰面层构成，特点在于本系统采用了多项措施实现系统防水。

　　首先，所用泡沫保温板两表面开有凹槽，并预先安装“工”字形固定件，保温板在安装时将固定件的钉帽埋置在粘结砂浆中，完成固定件的固定并避免了在墙面钻孔，减少了系统的渗漏隐患。其次，本系统设置了水平导水条，可以阻断雨水从分割缝处进入保温系统，还可将墙体与保温系统之间的雨水排出来。本系统适用于所有新建或改建建筑的外墙外保温系统。

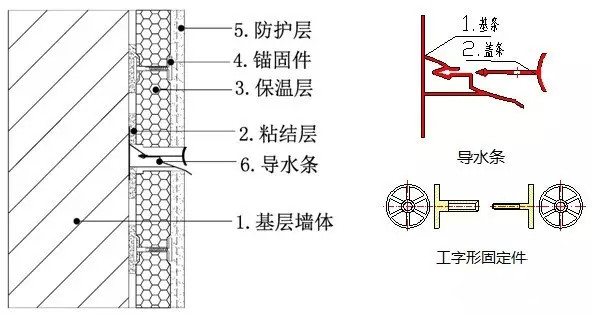

系统基本构造

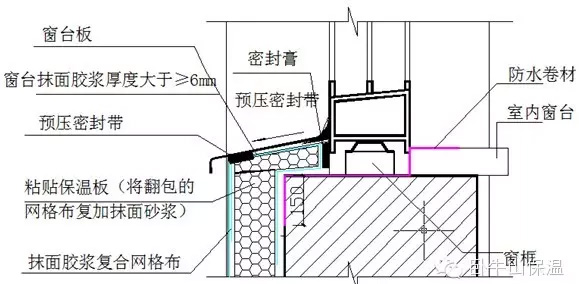

窗口节点处理

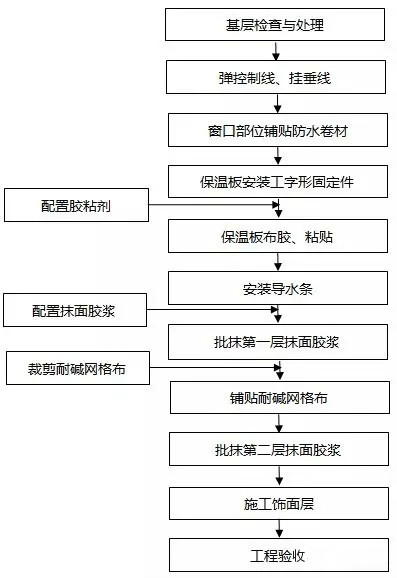

施工工艺流程

适用范围

　　南方地区：多雨潮湿，保温材料会受潮气影响，墙体需要防水、不能产生蓄水……

　　旧房改造：外墙出现渗漏，影响使用，特别是基层墙体不宜安装锚栓，如空心砌块墙等适合采用本系统……

系统特点

　　1.防水性能好：一方面，本系统采用免钻孔固定件，杜绝了锚固件部位雨水渗入；另一方面，本系统窗框下口设置了防水卷材，能有效防止雨水渗入到墙体和室内。

　　2.系统具有疏水性能：本系统设置了水平导水条，导水条能将基层墙体与保温系统间的水导出，避免系统内侧蓄水；同时导水条与分隔缝合二为一，具有装饰和缓冲系统变形的作用。

　　3.本系统导水条部位易成为冷热桥，从而影响系统保温系统。

　　4.本系统施工工艺不够成熟，需专业施工工人进行施工。
