滁州彩钢屋面防水补漏

　　金属彩钢屋面因其自重轻、造价经济、施工速度快，在国内绝大部分工业厂房及部分公共建筑领域得到了广泛的应用。目前，我国每年竣工工业厂房屋面面积约1亿平方米，超过90%的屋面系统采用金属屋面系统，而在欧美发达国家被广泛采用的单层屋面系统在我国只占约5%的市场份额。

　　彩钢屋面虽在工业厂房屋面占据绝对主导地位，但其渗漏问题一直被视为“顽疾”，严重影响正常的生产和生活，到底是什么原因导致了金属屋面的渗漏呢?

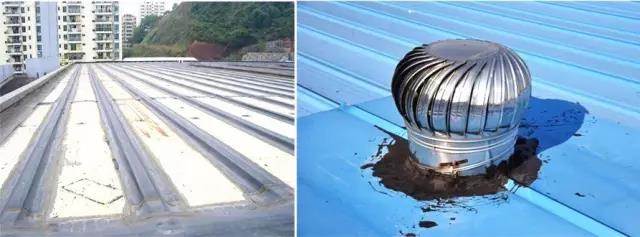

　　金属板材接缝松脱渗漏

　　金属彩钢屋面搭接缝在热胀冷缩、风荷载、人员踩踏等作用下，出现松脱、张口等现象，导致雨水直接渗漏，进入建筑物内部，特别是在屋面风机、采光带、管道等突出物与屋面交接处，渗漏现象尤其严重。

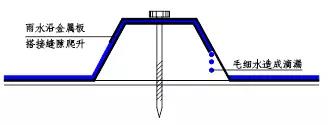

　　毛细渗漏

　　毛细现象是指物理之间的细小缝隙与水分子接触时，在浸润情况下液体沿缝隙上升或渗入的物理现象，缝隙越细，液体上升越高。下雨时，雨水沿接缝钢板缝隙爬升，进入室内造成渗漏。

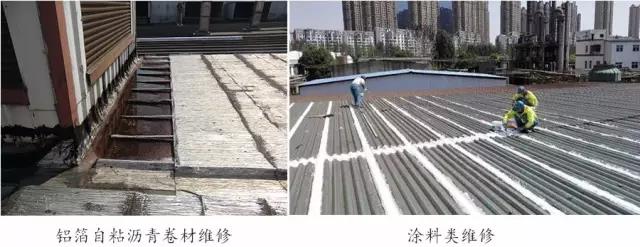

　　而针对压型金属彩钢屋面日趋严重的渗漏问题，目前通常采用自粘沥青卷材或涂料进行局部或整体性维修。

　　大量的失效案例证明，采用此两种材料的维修方案不能一劳永逸的解决金属屋面的渗漏问题，往往陷入“修完就漏，漏完再修”的循环。

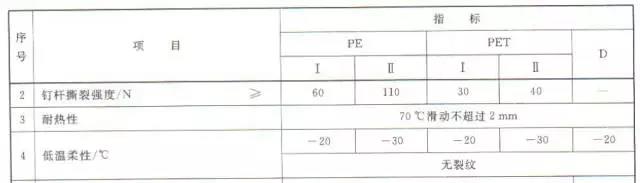

　　根据《自粘聚合物改性沥青防水卷材》GB23441-2009的规定，自粘卷材的耐热性和低温柔性规定如下表：

　　在夏季高温情况下，屋面温度超过70℃，卷材与基层粘接力变小，出现滑动，而自粘卷材搭接边粘接力不足，加上金属彩钢屋面构件热胀冷缩变形，搭接边容易被拉开造成渗漏。且最低-30℃的低温柔性在外露情况下不能满足北方地区的最低温度要求。

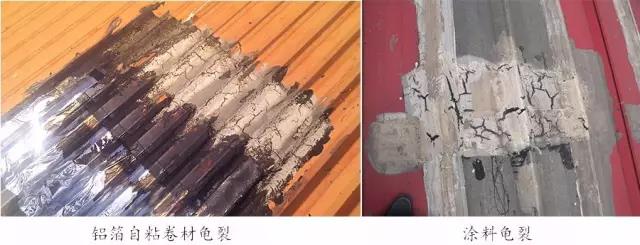

　　无论是PE、PET膜还是铝箔，在光照、热老化、温度应力以及大气中含有的腐蚀性介质的共同作用下，都会快速老化，出现龟裂、粉化，逐渐丧失防水功能。

　　涂料同样会因为自身老化而出现龟裂、粉化的情况，并最终丧失防水功能，而且涂料的老化问题会比沥青卷材更为严重，且由于涂料与基层粘接力大于涂料本身的强度，限制涂料层的变形，根据“零延伸”原理，涂料防水层不能满足金属屋面较大的变形，金属彩钢板材接缝位置涂料极易被拉裂，从而丧失防水功效，往往1~2年就需要重新涂刷；

　　针对前述沥青卷材及涂料类应用在压型金属屋面维修工程中的弊端，东方雨虹研发了金属屋面修缮专用TPO防水卷材，从根本上解决了压型金属屋面的渗漏问题，东方雨虹维修专用TPO采用更加柔软的TPO配方体系，使之能够有效的顺着压型钢板的波形进行粘接贴合。

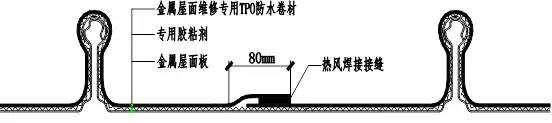

　　卷材通过TPO专用胶粘剂紧密粘接在钢板面层上，搭接缝处进行热空气焊接，接缝牢固可靠，形成无缝整体，TPO卷材具有较大的断裂延伸率，可更好的适应金属屋面变形。

　　TPO卷材具有超长的耐候性，可证实的使用寿命超过25年，且卷材受温度影响较小，-40℃仍能保持良好的低温柔韧性。

　　维修后完成后的浅色TPO屋面反射大部分太阳辐射，降低室内能耗，据美国CRRC的试验数据，节能约10%~30%。
